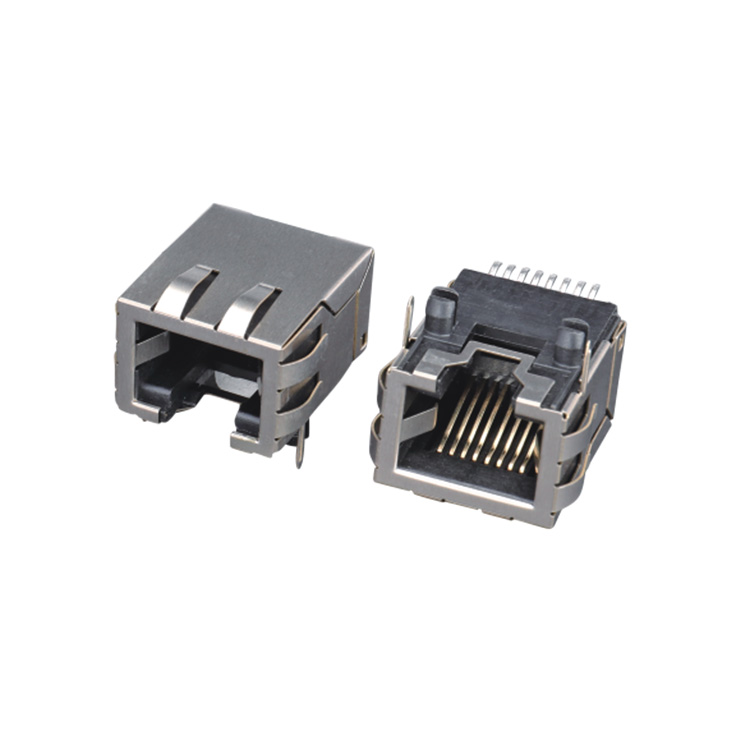

RJ45連接器的變壓器集成技術
時間：2025-09-08瀏覽次數：360在現代網絡通信設備中，RJ45連接器作為以太網接口的核心組件，其性能直接影響數據傳輸的穩定性和速率。隨著設備小型化和集成化需求的提升，將變壓器（即網絡隔離變壓器）集成到RJ45連接器中的設計逐漸成為行業趨勢。這種集成化方案不僅節省了PCB空間，還優化了信號完整性，成為工業自動化、智能家居、5G基站等領域的優選方案。
一、集成變壓器的技術原理
RJ45連接器內置變壓器主要通過以下技術實現信號處理與隔離：
1、電磁隔離：變壓器通過磁耦合傳輸信號，阻斷直流分量，同時隔離設備間的電勢差，防止地環路干擾和浪涌沖擊。例如，“RJ45帶變壓器”模塊通常支持1500V~6000V的隔離耐壓，確保雷擊或靜電放電（ESD）下的設備安全。
2、共模抑制（CMR）：集成變壓器能有效抑制共模噪聲，提升差分信號的信噪比。例如，工業級RJ45模塊常通過優化繞組結構，將共模抑制比提升至60dB以上。
3、阻抗匹配：變壓器次級線圈與PHY芯片的阻抗匹配（典型值為100Ω），減少信號反射，保障高頻傳輸的完整性。
二、集成方案的優勢與應用場景
1、空間效率
傳統設計中，變壓器獨立于RJ45插座，占用PCB面積較大。而集成方案將變壓器嵌入連接器底部，體積縮小30%~50%，適用于緊湊型設備，如PoE交換機、物聯網網關等。
2、性能優化
①抗干擾能力：集成變壓器縮短了信號路徑，降低了高頻衰減和串擾。
②簡化設計：減少外圍電路元件（如共模扼流圈），降低BOM成本和布線復雜度。
3、典型應用
①工業以太網：工廠自動化設備需耐受高溫、振動和電磁干擾，集成變壓器的RJ45模塊通過IP67防護和-40℃~85℃寬溫設計滿足嚴苛環境需求。
②智能家居：智能路由器、安防攝像頭采用集成方案，兼顧成本與信號質量。
三、選型與市場現狀
當前主流RJ45變壓器集成連接器可分為三類：
1、標準型：如“RJ45 345帶變壓器”，支持10/100Mbps，適用于消費電子。
2、千兆型：支持1Gbps速率，內置多層PCB變壓器，多用于企業級設備。
3、工業級：具備金屬屏蔽殼和增強絕緣（如UL認證），代表型號如“RJ45 345防水帶變壓器”。
RJ45連接器的變壓器集成技術正推動網絡設備向高效、可靠、微型化發展，用戶在選型時需綜合考量速率、隔離等級和環境適應性。這一領域的創新，將成為下一代通信基礎設施的關鍵支撐。
