SLOT總線插槽的結構設計和連接規范
時間：2025-09-17瀏覽次數：331在計算機硬件架構中，SLOT總線插槽作為連接擴展卡與主板的關鍵接口，其結構原理和連接方法直接影響系統性能和擴展能力。SLOT插槽的設計遵循特定的總線標準，通過機械結構和電氣特性的協同作用，實現高速數據傳輸與穩定供電。本文將深入解析SLOT插槽的物理構造、信號傳輸機制以及實際應用中的連接規范。

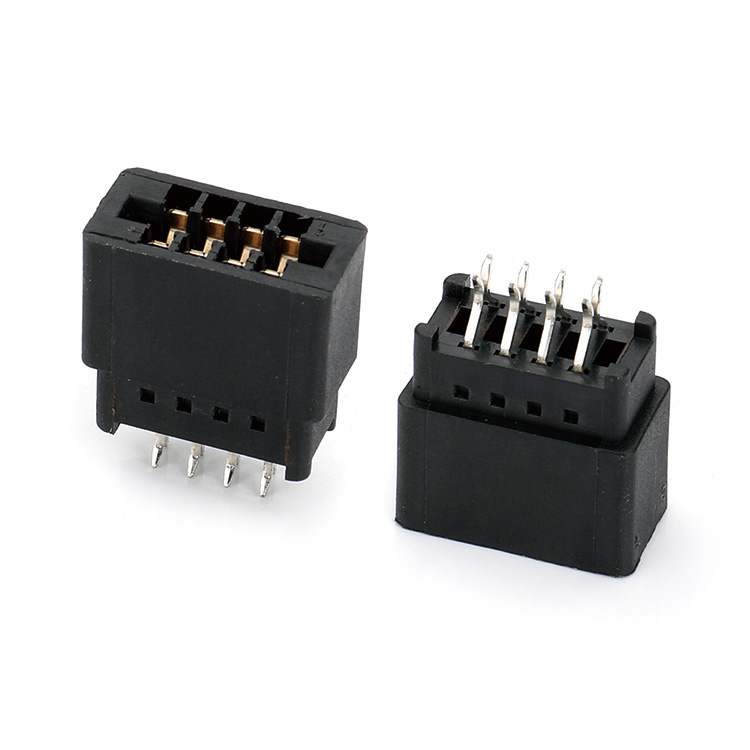

從物理結構來看，SLOT插槽主要由三大部分構成：接觸端子陣列、機械固定裝置和防誤插設計。接觸端子通常采用磷青銅材料制成，表面鍍金處理以降低接觸電阻，每個端子間距精確控制在0.8-1.27mm之間。以常見的PCIe x16插槽為例，其包含164個接觸點，按功能可分為供電端子（提供+3.3V、+12V等多組電壓）、數據通道（差分信號對）和控制信號線（如PERST#、WAKE#等）。機械固定部分包括插槽尾部的卡扣機構和前端的導向槽，確保擴展卡插入后能承受5-10kg的垂直拔插力。防誤插設計則通過非對稱的缺口定位鍵（Key notch）實現，不同類型插槽的缺口位置各異，例如PCIe x1、x4、x8和x16分別采用不同的鍵位組合。
電氣特性方面，SLOT總線插槽采用分層布線技術。以PCIe 4.0標準為例，其數據傳輸速率達到16GT/s，要求插槽阻抗嚴格控制在85Ω±10%。信號傳輸采用嵌入式時鐘技術，每組差分對包含TX（發送）和RX（接收）通道，通過交流耦合電容隔離直流分量。電源分配系統采用星型拓撲結構，主電源引腳就近連接去耦電容，VCC供電線路寬度不小于0.2mm以降低阻抗。值得注意的是，高速信號引腳通常布置在插槽中部，兩側安排接地引腳形成屏蔽，這種"G-S-G"排列能有效抑制串擾。
連接方法上存在嚴格的工藝規范。安裝擴展卡時，首先需確認插槽類型與卡的金手指匹配，常見的金手指長度有32mm、56mm和89mm三種規格。插入前應保持30°傾斜角，金手指缺口對準插槽定位鍵，施加5-8N的均勻壓力直至卡扣鎖定。對于高功率設備如顯卡，還需額外連接6pin或8pin輔助供電接口。熱插拔操作需特別注意：僅當系統支持Hot-Plug功能時，需先按下插槽釋放按鈕，待LED指示燈轉為琥珀色后方可拔出。部分服務器專用插槽還配備導流罩，通過強制風冷確保接口溫度不超過70℃。
不同代際的SLOT總線插槽存在顯著差異。早期的PCI插槽采用32位并行總線，時鐘頻率33MHz，而現代PCIe插槽改用串行傳輸。PCIe 3.0插槽的每通道帶寬達到985MB/s，是PCI的30倍。物理結構上，PCIe插槽長度隨通道數遞增，x1插槽長25mm，x16則擴展至89mm。SlimLine和Mini-SLIM插槽采用更緊湊的設計，高度從傳統11.5mm降至8.5mm，適用于超薄設備。服務器領域的OCP NIC 3.0插槽甚至整合了網絡和存儲接口，支持PCIe 4.0 x16和SATA Express混合連接。
實際應用中常見三類連接問題：接觸不良通常因氧化或變形導致，可通過無水乙醇清潔金手指解決；信號完整性下降多源于阻抗失配，需檢查PCB走線是否出現直角轉彎；供電不足現象表現為設備頻繁重啟，應測量+12V電壓波動是否超過±5%。對于企業級應用，建議定期使用插槽檢測儀測量接觸電阻（標準值＜50mΩ）和信號抖動（＜0.15UI）。
SLOT總線插槽作為硬件系統的神經樞紐，其精密的結構設計和嚴謹的連接規范共同保障了計算機擴展功能的可靠性。隨著技術進步，插槽技術將持續演進，但核心原理仍將圍繞信號完整性、機械耐久性和供電穩定性三大要素展開。
