金手指插槽設計中的考量點

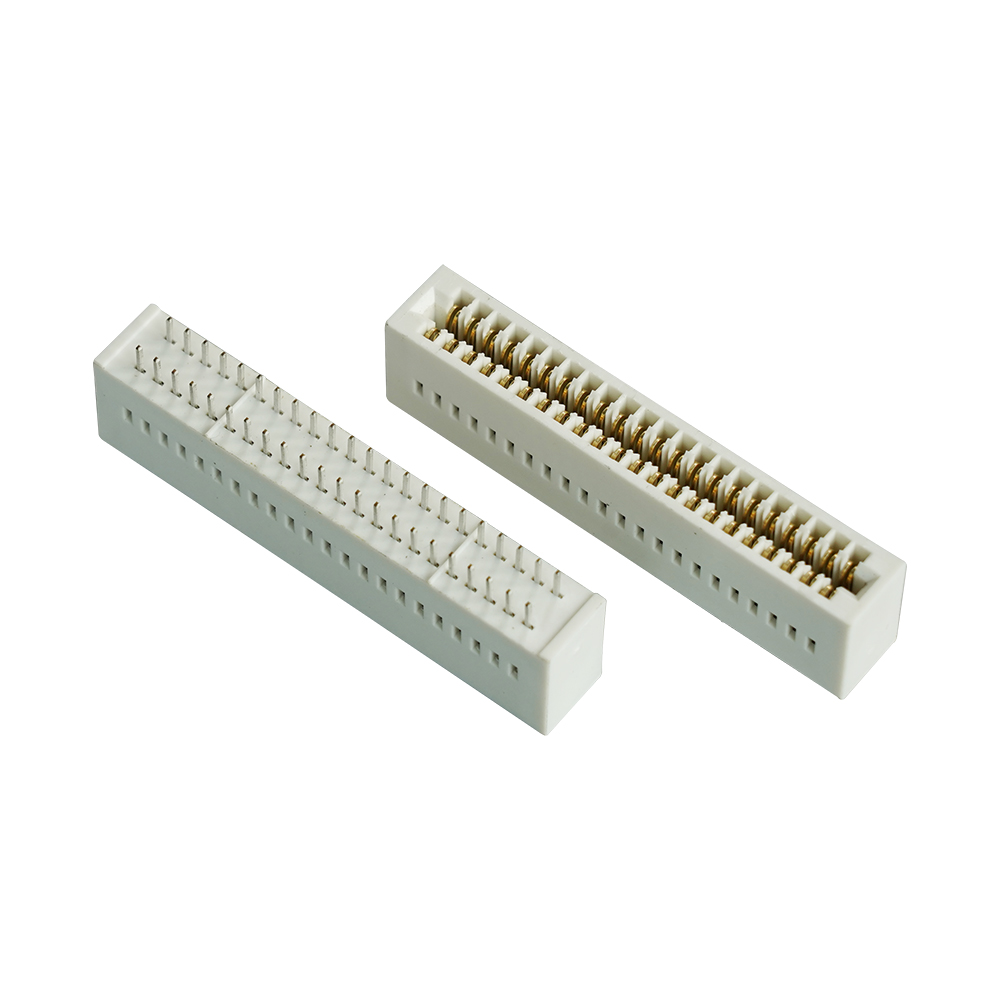

時間：2026-03-24瀏覽次數：9在電子設備的設計中，金手指插槽作為連接電路板與外部設備的接口，其設計直接影響到設備的穩定性、信號傳輸效率以及使用壽命。無論是計算機內存條、顯卡，還是工業控制模塊，金手指插槽的設計都需要綜合考慮電氣性能、機械強度、材料選擇、環境適應性等多方面因素。
一、電氣性能優化
金手指插槽的核心功能是傳輸電信號和電力，因此電氣性能是設計的首要考量：
1、接觸電阻與阻抗匹配
金手指的鍍層厚度需確保接觸電阻足夠低，以減少信號衰減和發熱。高頻應用還需考慮阻抗匹配，避免信號反射。
2、信號完整性
高速信號傳輸要求金手指的排列間距和長度嚴格符合規范，例如DDR5的288針設計采用0.85mm間距，以減少串擾和延遲。
3、電源分配
大電流應用需增加電源引腳數量和寬度，并可能采用鍍厚金以降低電阻。
二、機械結構可靠性
插槽的機械設計直接影響插拔壽命和連接穩定性：
1、插拔力與耐久性
標準PCIe插槽要求至少500次插拔不失效，設計時需通過彈簧觸點的材料和結構平衡插拔力與接觸壓力。
2、防誤插設計
通過非對稱缺口或鍵位避免用戶錯誤安裝。
3、抗震與抗沖擊
工業級插槽常增加卡扣或螺絲固定，防止振動導致接觸不良。
三、材料與鍍層選擇
材料決定了插槽的耐腐蝕性和導電性：
1、基材
多數采用FR-4玻璃纖維板，高頻應用可能選用低損耗材料。
2、鍍層工藝
①硬金鍍層：耐磨性強，厚度通常0.5-1.27μm，成本較高。
②化金：表面平整度高，適合高密度引腳，但耐磨性較差。
③選擇性鍍金：僅在接觸區域鍍金，降低成本。
四、環境適應性設計
不同使用場景對插槽的環境耐受性要求差異顯著：
1、防氧化與防腐蝕
工業或戶外設備需通過鍍金或添加密封膠（如IP67防護）抵抗濕氣、鹽霧。
2、溫度范圍
汽車電子插槽要求-40℃~125℃工作溫度，材料需匹配CTE（熱膨脹系數）。
3、EMI屏蔽
高速接口（如USB4）可能設計金屬屏蔽罩或接地引腳以減少電磁干擾。
五、標準化與兼容性
插槽設計需遵循行業標準以確保通用性：
1、尺寸規范
如PCIe插槽的長度（x1/x4/x8/x16）和高度嚴格遵循PCI-SIG標準。
2、引腳定義
例如DDR4的284針與DDR5的288針不兼容，需通過物理防呆設計避免混用。
六、特殊場景需求
特定應用可能引入額外設計考量：
1、高頻高速應用
5G模塊插槽需優化差分對布線，控制插入損耗（如<3dB/inch@10GHz）。
2、柔性連接
FPC（柔性電路板）插槽采用ZIF（零插拔力）結構保護薄膜觸點。
3、防水設計
水下設備插槽通過橡膠密封圈或灌封工藝實現防水。
金手指插槽的設計是電子工程中多學科交叉的典型案例，需平衡電氣性能、機械強度、環境耐受和成本效益。隨著技術發展，插槽設計將面臨更嚴苛的信號完整性和散熱挑戰，而新材料和智能化可能成為突破方向。
