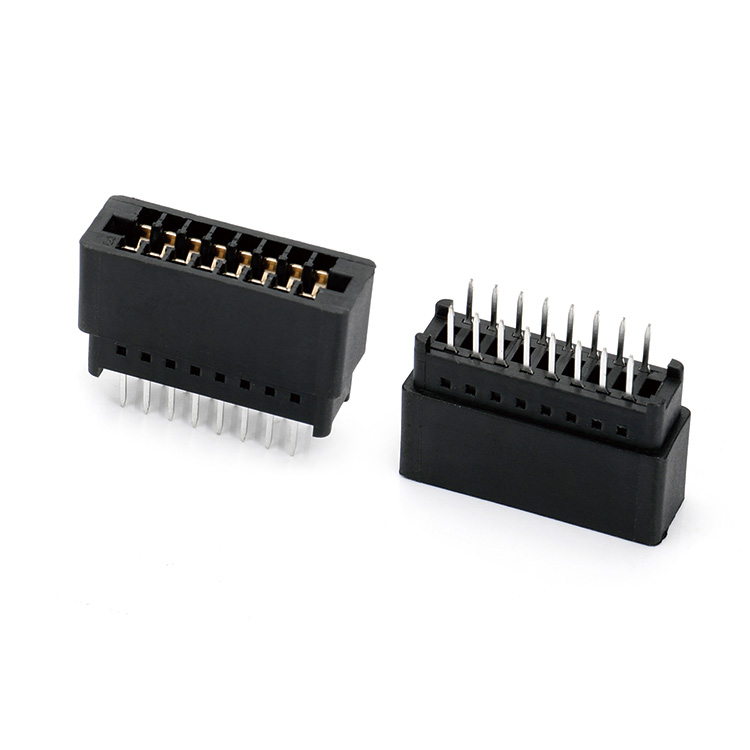

SLOT總線插槽的背后技術奧秘
時間：2026-03-09瀏覽次數：11在計算機和工業控制系統中，SLOT總線插槽作為一種關鍵的硬件接口技術，承載著數據傳輸和設備擴展的核心功能。其背后隱藏的技術奧秘不僅體現了電子工程領域的精密設計，更反映了計算機架構演進的智慧結晶。
一、物理架構與信號傳輸機制
SLOT插槽的物理結構看似簡單，實則蘊含復雜的電氣設計。以常見的PCIe插槽為例，其金手指觸點采用鍍金工藝降低阻抗，觸點間距精確到0.8毫米以避免信號串擾。插槽內部的差分信號對采用蛇形走線設計，確保信號傳輸的同步性。SLOT插槽的電源引腳通常采用分層布局，如+3.3V與+5V獨立供電，配合去耦電容網絡可抑制毫秒級電壓波動。更值得注意的是，高速插槽（如PCIe 4.0）會在插槽底部嵌入屏蔽層，通過法拉第籠原理將電磁干擾（EMI）降低40%以上。
二、總線協議的進化與性能突破
從早期的ISA總線到現代PCIe 5.0標準，SLOT插槽的性能提升主要依賴于協議層的革新。工業控制領域常用的CompactPCI總線采用并行時鐘同步技術，通過32位寬總線實現266MB/s的峰值帶寬。而現代PCIe則轉向串行協議，利用數據包交換和通道聚合技術，單通道x1帶寬在PCIe 3.0時代已達985MB/s。特別值得關注的是PCIe的NVMe協議，通過縮短存儲訪問堆棧，將SSD的延遲從SATA的6μs降至2.8μs，這直接依賴于插槽物理層對8b/10b編碼的支持。
三、工業級應用的強化設計
在工業自動化場景中，SLOT總線插槽需通過嚴苛的環境測試。此外，工業插槽普遍支持熱插拔功能，其秘密在于電源引腳比其他信號引腳長0.5mm，確保通電時序符合VITA 31.1標準。
四、信號完整性的黑科技
高速SLOT插槽面臨的挑戰是信號衰減，現代解決方案包括：
1、預加重技術：在信號發射端增強高頻分量，補償傳輸線損耗
2、均衡器技術：接收端通過CTLE（連續時間線性均衡）消除碼間干擾
從底層材料科學到高層協議設計，SLOT總線插槽的技術奧秘正推動著計算設備性能的邊界。當在主板上輕松插入擴展卡時，背后是無數工程師在納米級精度和皮秒級時序上的智慧博弈。這種看似平凡的硬件接口，實則是信息技術基礎設施的基石。
