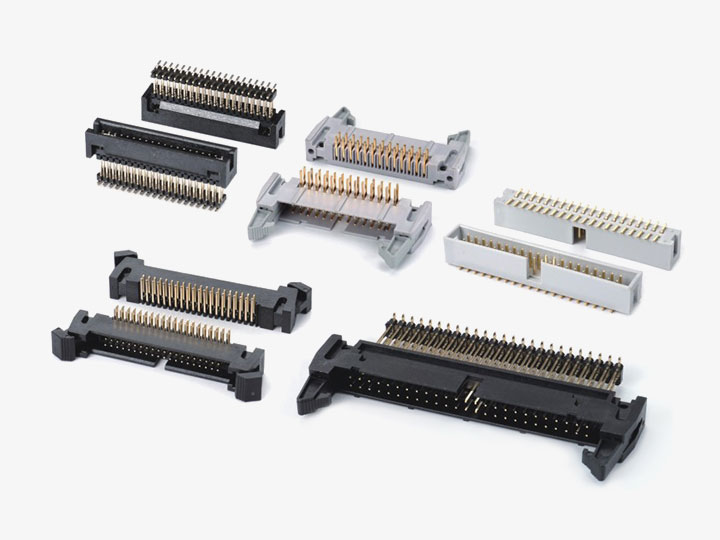

在Wafer連接器組裝過程中的質量控制
時間:2026-03-30瀏覽次數:4在Wafer連接器的制造過程中,質量控制貫穿原材料入廠到成品出庫。每個階段都以前一個階段為基礎,以確保對產品性能進行全面監控和評估,以下將圍繞質量控制進行描述。
一、自動化檢測
自動化檢測分為原材料檢測、過程控制、最終產品檢驗三個層級,在生產前通過自動化測量系統進行材料的厚度、表面質量和電鍍均勻性等方面的檢查;生產過程中結合視覺系統對生產線上各裝配過程進行檢測,確保尺寸、外殼和針孔嚴格符合標準,防止組件出現缺陷;最終通過機器視覺系統結合人工智能算法,檢測人眼可能無法察覺的細微缺陷,缺陷產品自動從生產線上剔除。
二、接觸力測試
在初始組裝過程中,測量插入力和保持力,確保插入力和保持力在組件所需范圍內。生產過程中測試引腳的彈性,檢測長期穩定性,并記錄力-位移曲線。在最終產品中,會在模擬實際工況接觸力要求進行測試,確保連接器在工作條件下保持穩定的接觸力。
三、鍍層厚度檢測
鍍層起到防止腐蝕并確保導電性的作用,需要對鍍層的材料、電鍍過程進行檢查。在裝配過程中實時測量電鍍層厚度,確保電鍍層均勻且足夠厚,能夠承受運行磨損。使用 X 射線熒光或激光掃描系統對鍍層均勻進行檢查,防止因導電性差或耐腐蝕性不足而導致的失效。
四、電氣性能測試
在制造過程開始時,進行電氣連續性測試,每個單獨的部件使用自動測試設備對輸入端和端子連接進行連續性測試。在Wafer連接器組裝過程中,定期進行電阻檢查,以確認接觸電阻保持低且穩定,尤其是在高頻連接器的關鍵區域。組裝完成后,進行高壓介電測試,以確保連接器在高應力條件(例如高壓電氣環境)下性能良好。
通過實施這種質量控制方法,Wafer連接器在從原材料到產品交付的每個階段都經過自動化視覺與實時監測技術測試,確保其在整個生命周期內滿足性能標準、可靠性和耐久性要求。
