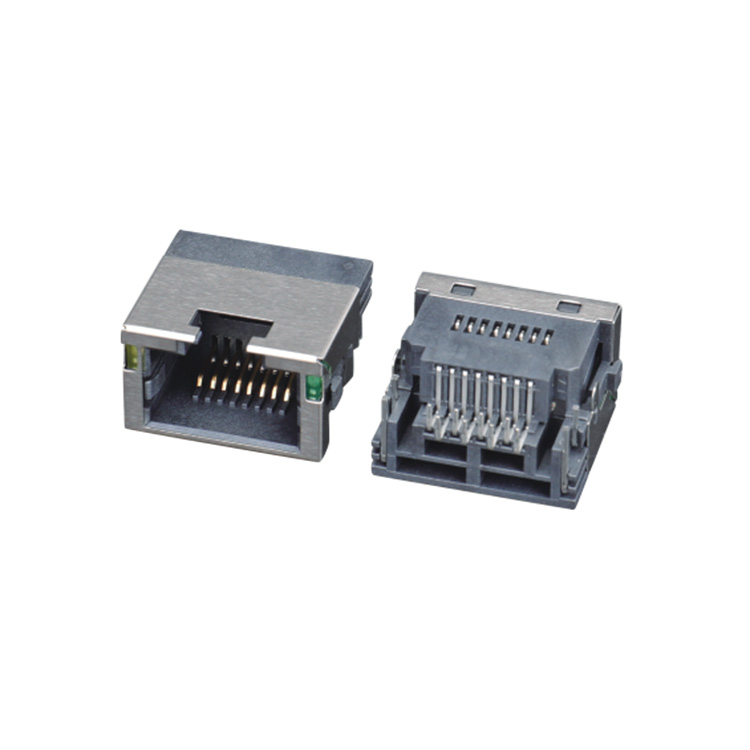

RJ45連接器的核心性能及技術演進
時間：2026-02-03瀏覽次數：94RJ45連接器作為網絡通信中基礎的物理接口之一，其特性直接影響著數據傳輸的穩定性和可靠性。從工業標準到實際應用場景，RJ45的參數涵蓋了阻抗匹配、插入損耗、串擾抑制、耐壓能力等關鍵指標，這些特性共同決定了它在以太網、POE供電、工業自動化等領域的適用性，本文將解析RJ45連接器的核心性能及其技術演進。
一、阻抗匹配與信號完整性
標準RJ45連接器要求100Ω的特性阻抗（±15%容差），這與雙絞線的標稱阻抗嚴格匹配。在Cat5e及以上規格中，阻抗穩定性成為關鍵指標，高頻信號下的阻抗波動需控制在±5Ω以內。連接器的引腳設計采用平衡式結構，通過準確控制接觸片形狀和排列間距來維持阻抗連續性。值得注意的是，工業級RJ45（如IP67防護型號）往往通過填充介電常數穩定的絕緣材料來補償金屬外殼帶來的阻抗變化。
二、傳輸損耗的層級差異
插入損耗是衡量信號衰減的核心參數，Cat5e連接器在100MHz時典型損耗值為0.4dB，而Cat6A在500MHz下要求不超過0.2dB。這種差異主要源于導體材料的升級——從普通磷青銅到高純度鍍金銅合金的演進，使接觸電阻從早期的50mΩ降至20mΩ以下。在POE++（802.3bt）應用中，連接器還需承受最高60W的功率傳輸，這就要求接觸點具有更低的直流阻抗和更好的散熱特性。當接觸電阻超過100mΩ時，大電流會導致觸點溫升超過15℃，加速氧化進程。
三、串擾抑制技術演進
近端串擾（NEXT）和遠端串擾（FEXT）是RJ45設計的難點。傳統8P8C結構中，3-6線對的平行走線容易產生耦合干擾。解決方案包括：采用交錯式接觸片設計、增加隔離擋板、以及使用電磁屏蔽艙。Cat6A連接器通過以上技術將串擾抑制能力提升至54dB@250MHz，比Cat5e提高約12dB。特別在萬兆以太網應用中， 外部串擾的抑制更需要依賴連接器的金屬屏蔽層與線纜屏蔽層的360度全接觸。
四、耐壓與絕緣性能
根據IEC 60603-7標準，RJ45連接器需滿足1000VAC/min的耐壓測試要求。工業場景中，防雷型RJ45內置氣體放電管，可承受10/700μs雷擊測試（6kV峰值）。在絕緣方面，高溫尼龍材料使得接觸件間絕緣電阻達到1000MΩ@500VDC，相比傳統PBT材料提升5倍以上。對于戶外應用，抗電痕指數需大于600V，防止潮濕環境下的漏電事故。
五、高頻特性與材料革命
當傳輸頻率突破500MHz，趨膚效應導致信號集中在導體表層。鍍金層厚度從0.2μm增加到0.5μm，可降低高頻阻抗。介電材料也經歷三次革新：一代PBT（εr=3.2）、二代LCP（εr=2.9）、三代PTFE（εr=2.1）。目前頂級RJ45采用空氣絕緣技術，有效介電常數降至1.8，使帶寬提升至2GHz。
隨著5G工業互聯網和IoT設備的普及，RJ45連接器正向著"高頻+大功率+高可靠"三位一體方向發展。納米涂層技術、3D打印精密結構、光電混合接口等創新不斷突破傳統性能邊界，選擇連接器時需根據應用場景的EMC等級、帶寬需求、機械應力等要素進行多維匹配，而非簡單追求規格。
